江西贛州自來水管道漏水檢測案例

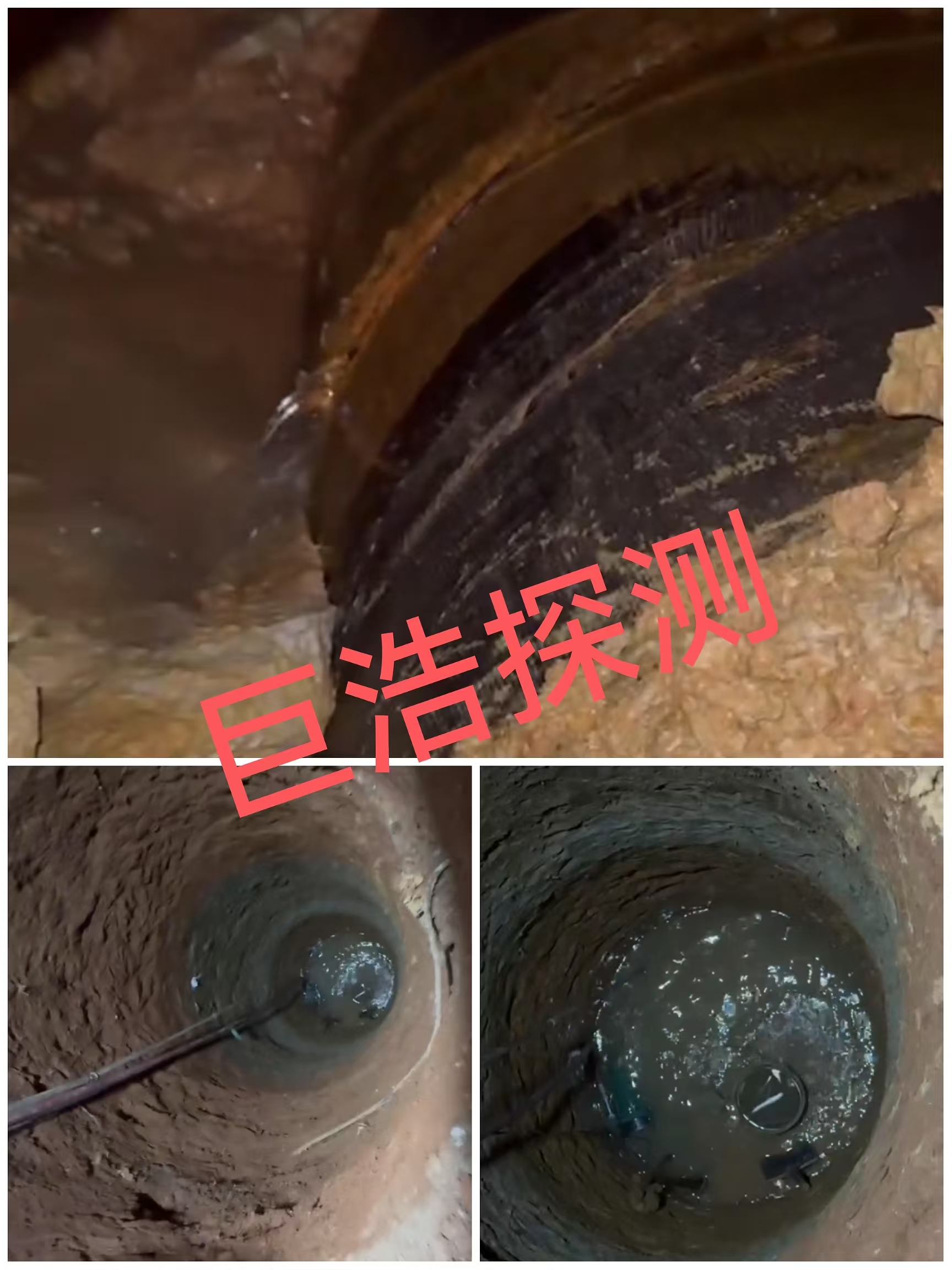

近日，江西贛州某自來水管道因漏水問題導致該項目無法通過甲方驗收，該管道屬于拖拉頂管，管道埋設9米，管道材質為鋼管，管徑DN800 。管道漏水檢測過程中，定位精準度100%。該管道漏水點采用沉井試開挖。

管道內部檢測技術：適配復雜環境下的大干管，管道內部檢測技術通過將傳感器直接送入管道內部，從源頭捕捉漏損信號，可解決 “外部環境干擾大、管道位置特殊（如公路下、鐵路下）” 的檢測難題，目前已形成三類成熟方案，具體如下：管道機器人呢聲學系統，工作流程：插入方式：通過管道的空氣閥或特殊腔室，將搭載水聽器的檢測單元插入加壓干管；信號采集與定位：麥克風（核心傳感部件）通過系繩連接外部設備，系繩可通過校準測量 “入口點到漏損點” 的距離；在麥克風移動過程中，實時定位并記錄漏損點；信號接收與輔助記錄：漏損信號由專用接收器接收，該接收器的檢測范圍為 4.0m（13 英尺），定位精度可達 100mm（2.5 英寸）；同時可通過拍照或? 定位，留存漏損點的視覺或地理信息。

核心優勢與局限：優勢：適用于所有管材（不受非金屬材質限制），且能在其他技術無法覆蓋的場景（如主要公路、鐵路軌道、房屋地下的管道）中有效檢測；還可配備相機觀察管道內部結構，同步排查管道腐蝕、堵塞等問題。局限：檢查室的安裝與檢測成本較高，需在前期規劃中考慮成本預算。

無線技術（智能球）
設備示例“智能球”。設備特性：直徑 50mm 的泡沫球，內置智能鋁芯，可檢測管道內微小的漏損聲音；整體具備中性浮力，可隨水流自由移動。

工作流程：投入方式：通過 100mm 閥門在壓力作用下將智能球送入管道；漏損記錄：智能球隨水流沿管道移動，通過無線通信技術實時傳輸數據，并記錄所有漏損點的位置信息；設備回收：在管道下游出口處設置回收網，捕捉經過漏損點后的智能球。

核心優勢與局限優勢：可實現管道沿線的定期檢查，無需鋪設系繩，減少對管道正常輸水的干擾；定位精度高，適用于長距離大干管的批量檢測。局限：若水流方向不穩定或管道存在未知分支，智能球可能被帶至不可預知的位置，導致回收難度增加。
